AMORPHE SOLARZELLEN
solar-cell Solarzellen aus amorphen Silizium werden in Ladeschaltungen für NiMH oder Lithium-Ionen Accus eingesetzt.
Anwendungsbeispiele sind Werbe- und Gartenbeleuchtung, mobile Ladestationen,
Service- und Kontroll-Elektronik, Automaten.

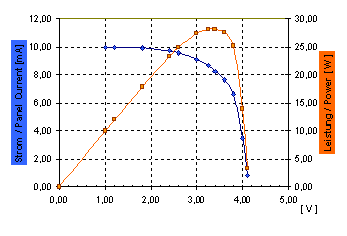

Power-Voltage-Characteristic
Typisches V-I und V-P Diagramm bei konstanter Lichteinstrahlung zur Bestimmung des Arbeitspunktes:
Peak-Power-Current (Imp) ~ 8.5mA, Peak-Power-Voltage (Vmp) ~ 3.2V

Spezifikation:
  • Konstruktion als offener Aufbau ohne Rahmen
  • Kleiner Temperatur Koeffizient: Pmax ca. 92% bei 60°C
  • Korrosionsstabil
  • Max. Leistung Pmax im Arbeitspunkt (MPP = Maximum-Power-Point)
  • Messwerte bei 100mW/cm2, 25°C
  • Weitere Modelle auf Anfrage
Model Nr. Abmessung
(LxBxH)		 Spannung im Arbeitspunkt
Vmp		 Strom im Arbeitspunkt
Imp		 Leerlauf Spannung
Voc		 Kurzschluss Strom
Isc
FSC-9595Z 95x95x2mm 5.0V 60mA 7.0V 95mA
FSC-9595AZ 95x95x2mm 4.0V 75mA 5.6V 105mA
FSC-7070Z 70x70x2mm 3.0V 55mA 4.2V 80mA
FSC-7272Z 72x72x2mm 3.5V 50mA 5.0V 70mA
FSC-7575AZ 75x75x2mm 2.5V 80mA 3.5V 110mA
