METALLISIERTE PPS FILMKONDENSATOREN (PPS21)

    • Selbstheilende Kondensatoren aus PPS-Folie (Polyphenylene-Sulfide) eignen sich für den Einsatz bei hohen Temperaturen und rauhen Klimabedingungen. Ein geringer Temperaturkoeffizient, kleiner Verlustfaktor sowie die hohe Dielektrizitäts-Konstante sind Eigenschaften des PPS-Films die mit herkömmlichen Dielektrika (Polyester, Polypropylene) nicht erreicht werden.
      Einsatzgebiete sind:
  • Präzisions Schaltungen
  • Anwendungen bis 150°C
  • Smart Sensors, Remote Actuators
  • Industrielle Stromversorgungen
  • Zeitschaltungen, Snubber, Filter
    • Mechanische Konstruktion:

      Elektroden:
      Vakuum metallisiertes Aluminium

      Flachwickel (non-inductive)

      Epoxidharzumh├╝llung (dipped)

      Anschl├╝sse: verzinnter Draht

      PPS Dimensions

    • Elektrische Spezifikation:

      Kapazitätstoleranz: +/- 5%

      Betriebstemperatur: -55°C - +125°C

      ΔC/C (-40 .. 85°C): +/- 1.0%
      ΔC/C (-55 .. 125°C): +/- 2.5%

      Prüfspannung: 1.5 UR (1 Min., 25°C)

      Verlustfaktor, tanδ: ≤0.008 (1kHz, 25°C)

      Isolationswiderstand:
           ≥3750 MOhm (UR≤100VDC)
           ≥7500 MOhm (UR>100VDC)

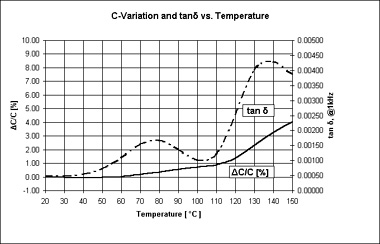

  • PPS vs Temp
UR 40VDC 63VDC 160VDC
CR
[µF]
W H T A W H T A W H T A

1 18 11 6 15 18 11 6 15 32 19 12.5 27.5
2.2 18 18 10 15 18 18 10 15 32 26 13 27.5
4.7 32 19 12.5 27.5 32 19 12.5 27.5 32 33 18 27.5
6.8 31 23.5 13.5 27.5 31 23.5 13.5 27.5
