Selbstheilende Kondensatoren der MPD Serie für Gleich- und Wechselspannung. Kompakt aus
metallisierter Polypropylen-Folie (PP) gewickelt und im Tauchverfahren mit Epoxidharz versiegelt.
Ausgereifte MKP Technologie mit konstanten Parametern über Temperatur und Frequenz.
Universelle Anwendungen profitieren vom geringen Verlustfaktor ( tanδ ) und hohem Isolationswiderstand ( Ri ).
-
Typischer Einsatz:
DC −> Stütz-, Impuls- und Filterkondensatoren.
AC −> HF/MF Kondensatoren, Motor Betriebs- / Anlaufkondensatoren, Schwingkreise und
kapazitive Spannungsteiler.
|
-
-
-

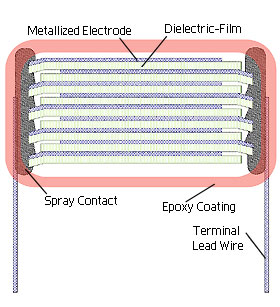

Mechanische Konstruktion:
Dielektrikum: Polypropylen (PP)
Elektroden:
Vakuum metallisiertes Zink Aloy
Flachwickel (non-inductive)
Epoxidharzumhüllung (dipped)
Anschlüsse: verzinnter Draht
Rastermass, Pitch:
15 / 22.5 / 27.5mm
-
-
Elektrische Spezifikation:
Nennspannung:
URAC = 250VAC / URDC = 520VDC
URAC = 400VAC / URDC = 850VDC
Kapazität: 0.047µF bis 3.9µF
Betriebstemperatur: -55°C bis +105°C
Verlustfaktor tanδ bei 20°C: ≤ 0.001 (1kHz), ≤ 0.01 (100kHz)
Isolationswiderstand RI: (100V, 60sec, 20°C, RH < 70%)
C ≤ 0.33µF: RI ≥ 100 000 MOhm
C > 0.33µF: T ≥ 30 000 sec (MOhm x µF)
|
-
-
-
Abmessungen [mm] :
| P ±0.4 |
L ±1 |
d |
| 15 |
18 |
0.8 |
| 22.5 |
24.5 |
0.8 |
| 27.5 |
29.5 |
0.8 |
l = 13 ±1mm oder nach Kundenwunsch
-
Höhe (H) und Breite (B) werden vom Kapazitätswert bestimmt, können aber kundenspezifisch variiert werden.
|
|
|
